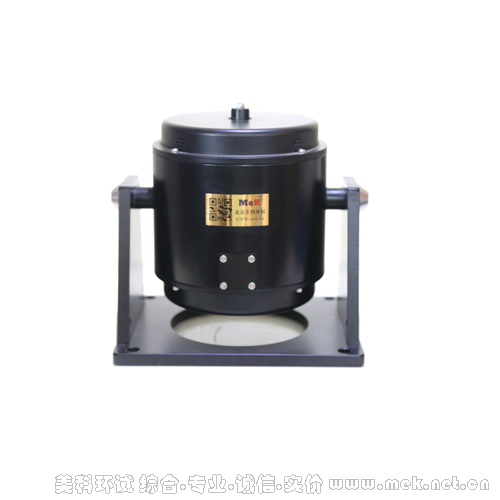

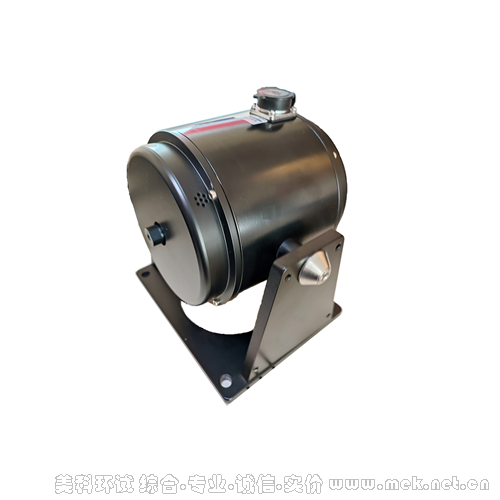

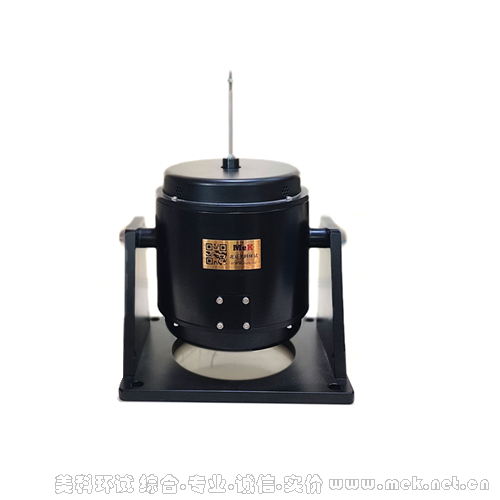

模态激振器,激励振动源,结构模态测试振动台,MMS-10,MMS-20,MMS-50,MMS-100,MMS-200,MMS-500,MMS-1000
品牌: 美科环试(MeK)
型号: MMS-10,MMS-20,MMS-50,MMS-100,MMS-200,MMS-500,MMS-1000
规格: 推力10~1000N
概述: MMS系列模态激振器采用稀土钕铁硼永磁材料;具有位移大、出力充足、体积小、重量轻、频率范围宽、结构合理、可靠性高的特点
类别: 模态激振器
产品详情

MMS系列模态激振器采用稀土钕铁硼永磁材料;具有位移大、出力充足、体积小、重量轻、频率范围宽、结构合理、可靠性高的特点;可用于大中型仪表零件的环境振动、疲劳试验、中小型结构测定动态响应、共振频率和机械阻抗的测试、模态试验等。采用自然对流风冷方式,也可增加强迫风冷,以增加出力和长期工作。


    MMS-10MMS-20MMS-50MMS-100MMS-200MMS-500MMS-1000
最大激振力N≥10≥20≥50≥100≥200≥500≥1000
最大振幅mm± 5± 5± 7.5± 10± 10± 12.5± 15
最大输入电流Arms≤2.0≤2.0≤6≤12≤20≤25≤38
频率范围HzDC - 6kDC - 6kDC - 5kDC - 4kDC - 4kDC - 3kDC - 1.5k
动圈直流电阻Ω66110.50.60.6
可动部件质量Kg0.10.10.30.50.670.952
外形尺寸mmΦ78╳115Φ78╳115Φ148╳200Φ168╳200Φ168╳200Φ210╳250Φ240╳300
安装孔尺寸mm80╳8080╳80

158╳128

200╳160200╳160240╳190240╳200
4-Φ74-Φ7 4-Φ84-Φ10 4-Φ10 4-Φ104-Φ11
重量Kg3.33.31418182940
输出方式
顶杆/M5顶杆/M5顶杆/M5顶杆/M5顶杆/M5顶杆/M5顶杆/M5
推荐配套功放
60W60W/100W60W/100W200W/500W500W/800W500W/800W1500W



可选配件:


一.   功率放大器:


LA系列功率放大器采用标准19英寸机箱,真彩液晶显示电流、电压、信号频率及保护,线性功率输出,失真小,信噪比好;具有输出电压、电流指示和监测端孔;多种保护功能;可直接驱动MMS-系列模态激振器和VT-系列小型振动台。 LA-60、LA-100内置5Hz-30kHz信号源,可内外信号输入。


产品型号

LA-60

LA-100

LA-200

LA-500

LA-800

LA-1500

额定输出功率

60 VA

100 VA

200 VA

500 VA

800 VA

1500 VA

输入阻抗

>10 kΩ

>10 kΩ

>10 kΩ

>10 kΩ

>10 kΩ

>10 kΩ

额定输出电压

15 Vrms

17 Vrms

17 Vrms

25 Vrms

32 Vrms

40 Vrms

额定输出电流

4 Arms

6 Arms

12 Arms

20Arms

25 Arms

37.5Arms

非线性失真

0.5%

0.5%

1%

1%

1%

0.5%

≥90

≥90

≥80dB

≥80dB

≥80dB

≥90dB

增益

10 V/V±2dB

10 V/V±2dB

10 V/V±2dB

10 V/V±2dB

10 V/V±2dB

10 V/V±2dB

频率响应 Hz



0 - 20k±1dB

0 - 50k±1dB

0 - 50k±1dB

0 - 50k±1dB

0 - 10k±1dB

0 - 10k±1dB



20 - 20k±1dB

20 - 50k±1dB

20 - 50k±1dB

20 - 50k±1dB

——

——

频率范围 Hz

20 - 10k

20 - 5k

20 - 5k

20 - 5k

20 - 5k

10 - 5k

降额功率

0 - 20k

0 - 50k

0 - 50k

0 - 50k

0 - 50k

0 - 10k

外形尺寸 W╳H ╳D mm

245 ╳85

╳320

483╳89╳340

483╳132.5

╳340

483╳132.5

╳480

483╳132.5

╳540

500╳485

╳560

重量Kg

5

10.5

13

22.5

28

63

供电电源

220V50Hz   2A

220V50Hz 3A

220V50Hz 3A

220V50Hz8A

220V50Hz 10A

220V 50Hz 15A

配接激振器或振动台型号:

MS-50及以下VT-50及以下

MS-50及以下VT-50及以下

MS-100及以下VT-150及以下

MS-500及以下VT-300及以下

MS-800及以下VT-500及以下

MS-1000及以下, VT-1000及以下


二.   风冷装置:


长期工作或满功率工作时,建议采用风冷方式,以降低激振器的工作温度,保持稳定可靠工作;我们将根据客户的要求及产品型号加装不同的风冷装置,模态激振器已提供相应的风冷接口。


三.   推力顶杆:


   根据测试需要配接推力顶杆


四.   夹持装置:


   根据顶杆和激振器配接,方便测试安装


四.   阻抗头:


阻抗头其作用是在力传递点测量激振力的同时测量该点的运动响应,从而得到机械阻抗参数;由石英力传感器和剪切型加速度传感器组成,封装在一个外壳内;通常阻抗头一端安装在结构激励点上,另一端连接到激励杆上,同时测量激励力和加速度响应。应用于机械阻抗测试、结构特性测试和模态分析等.


五.   动态信号分析仪:


T8动态信号分析仪可用于激振器的激励源,提供0.1~20000Hz的测量频率范围,可灵活设置种高质量信号源如扫描正弦,随机,猝发随机,脉冲,补偿冲击等。可配置8个输入通道,内置调理器,可直接连接力与加速度传感器,测量计算机构FRF频率响应函数,查看共振点等。



推荐相关产品:

美国DataPhysics 惯性激振器

美国DataPhysics 高频模态激振器

美国DataPhysics 零轴向刚度模态激振器

模态脉冲力锤

自动模态力锤

模态测量阻抗头

模态测量传感器

模态冲击力锤及响应测量分析仪

三维建模及模态振型动画软件


产品中文规格书浏览:

模态激振器(MEK).pdf


产品中文规格书下载>>
