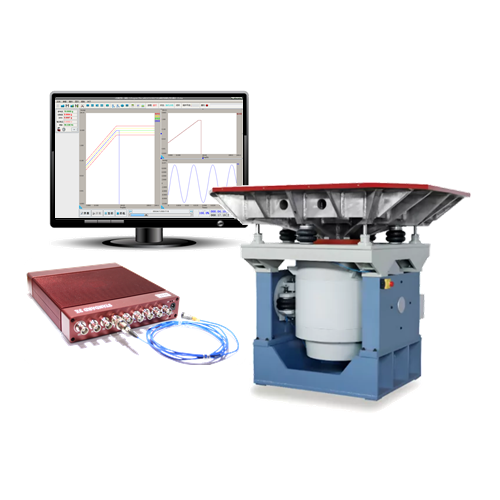

01 美科MeK T8-1X 振动控制器-振动控制仪,电磁振动台控制,正弦振动,随机振动,冲击,随机加正弦,随机加随机,共振搜索及驻留,冲击响应谱控制系统,振动闭环反馈控制

01 美科MeK T8-1X 振动控制器-振动控制仪,电磁振动台控制,正弦振动,随机振动,冲击,随机加正弦,随机加随机,共振搜索及驻留,冲击响应谱控制系统,振动闭环反馈控制

品牌 美科环试(MeK)
型号 T8-1X
规格 2~16输入通道

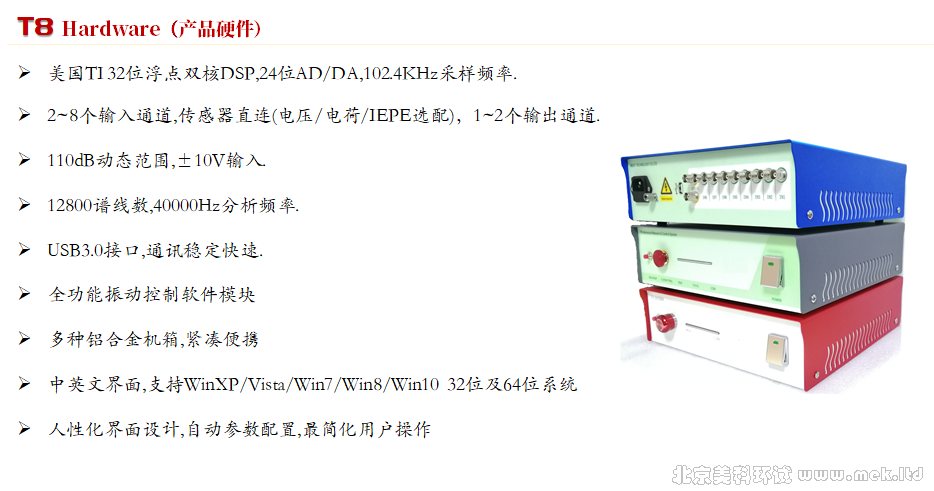

概述 T8-1X新一代振动控制系统,基于成熟的Standard 3X硬件平台,使用国际品牌的控制算法,历经10几年市场应用考核,不断优化各种操作,提高控制性能及智能化程度。该系统内含美国TI高性能双核浮点DSP处理器, 24位A/D、D/A及USB3.0即插即用快速通讯组件。可适用于各类电磁和液压振动台的振动控制
类别 振动控制器
产品详情

产品选型规格书PDF下载

T8-1X 振动台控制器 01.png



T8-1X 振动台控制器 02.png



T8-1X 振动台控制器 03.png



T8-1X 振动控制器,振动控制仪-04.png



T8-1X 振动控制器,振动控制仪-05.png



T8-1X 振动控制器,振动控制仪-06.png



T8-1X 振动控制器,振动控制仪-07.png



T8-1X 振动控制器,振动控制仪-08.png



T8-1X 振动控制器,振动控制仪-09.png



T8-1X 振动控制器,振动控制仪-10.png


T8-1X 振动控制器,振动控制仪-11.png






两输出内置电荷放大器版本控制器

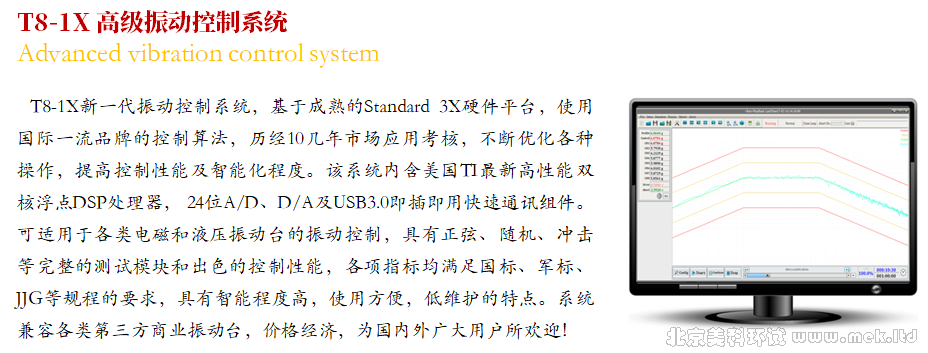

T8-1X 高级振动控制系统(Advanced vibration control system),振动控制器,振动控制仪

Overview(产品概述)

T8-1X新一代振动控制系统,基于成熟的Standard 3X硬件平台,使用国际**品牌的控制算法,历经10几年市场应用考核,不断优化各种操作,提高控制性能及智能化程度。该系统内含美国TI**高性能双核浮点DSP处理器, 24位A/D、D/A及USB3.0即插即用快速通讯组件。可适用于各类电磁和液压振动台的振动控制,具有正弦、随机、冲击等完整的测试模块和出色的控制性能,各项指标均满足国标、军标、JJG等规程的要求,具有智能程度高,使用方便,低维护的特点。系统兼容各类第三方商业振动台,价格经济,为国内外广大用户所欢迎!

Product Application(产品应用)

T8系统提供全功能振动控制模块,提供模拟各类军标、航空、航天、船舶、汽车、电子、医药、运输、民品等产品振动测试所需的控制模块:

1.Swept Sine(扫描正弦)

2.Fix Sine(定频正弦)

3.Ran(随机振动)

4.Shock(冲击)

5.RSTD(共振搜索与驻留)

6.SRS(冲击响应谱)

7.RnR(随机加随机)

8.RnS(随机机加正弦)

9.RRS(随机加随机加正弦)

10.TTH(瞬态冲击、任意波形冲击)

11.LTH(时域再现、路谱仿真)

12.Fast Shock(快速冲击)

其他辅助控制模块如峭度控制,传感器校准,通道标定,自定义运算曲线,多正弦,白噪声,数据记录与回放等。支持定制控制功能,更多需求请联系我们…

1.Swept Sine(扫描正弦)

正弦扫频振动如旋转机械振动为确定性振动,T8振动控制系统输出按规定振动量级、在规定频率范围内,以某种规律连续改变频率的连续正弦激励信号,以考核试件在某频率段内的抗振能力和耐振强度。

2.Fix Sine(定频正弦)

不同于扫描正弦,定频正弦输出信号频率固定, 所以显示方式不同于扫描正弦,扫描正弦X轴坐标为频率,只能显示当前频率点当前幅值,定频率正弦X轴坐标为时间,用户可以看到整个试验过程中的振动幅值。 (该模块赠送模块,不另外计费)。

3.Ran(随机振动)

随机振动是一种非确定性振动,如运输振动,T8振动控制系统在振动台面上实现符合规定带宽的加速度功率密度谱,且时域波形满足高斯分布的随机振动。

4.Shock(经典冲击)

冲击振动是一种确定性非周期的瞬态振动,如飞机着落、导弹发射时的瞬间振动,T8系统在振动台面上复现预先设定的满足一定加速度峰值、脉宽和谱形的冲击波形。

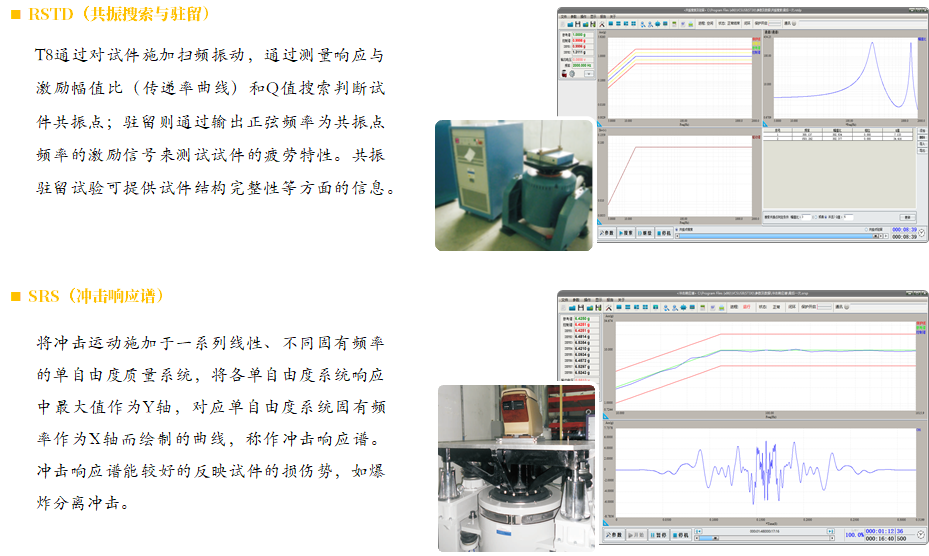

5.RSTD(共振搜索与驻留)

通过对试件施加扫频振动,通过响应与激励幅值比和Q值搜索判断试件共振点;驻留则通过输出频率为共振点频率的激励信号来测试试件的疲劳特性。共振驻留试验可提供试件结构完整性等方面的信息。

6.SRS(冲击响应谱)

将冲击运动施加于一系列线性、不同固有频率的单自由度质量系统,将各单自由度系统响应中**值作为Y轴,对应单自由度系统固有频率作为X轴而绘制的曲线,称作冲击响应谱。冲击响应谱能较好的反映试件的损伤势,如爆炸分离冲击。

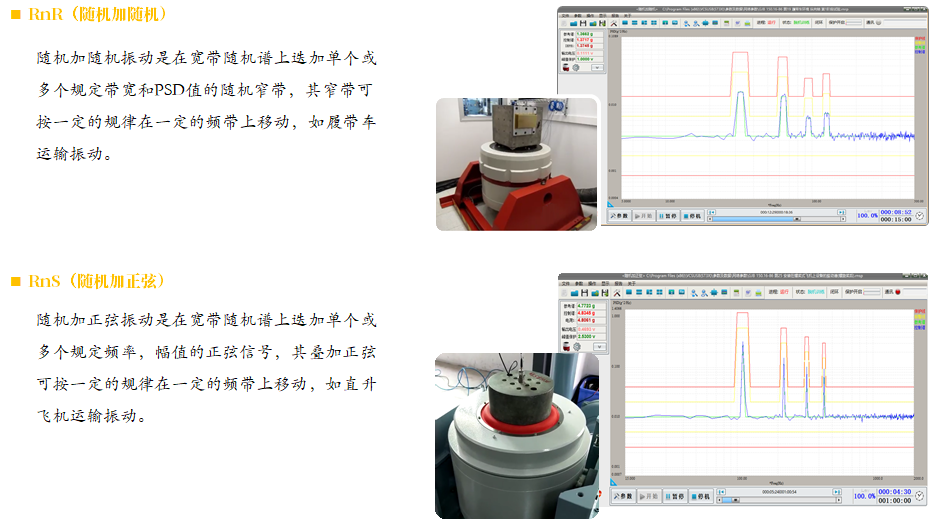

7.RnR(随机加随机)

随机加随机振动是在宽带随机谱上迭加单个或多个规定带宽和PSD值的随机窄带,其窄带可按一定的规律在一定的频带上移动,如履带车运输振动。

8.RnS(随机加正弦)

随机加正弦振动是在宽带随机谱上迭加单个或多个规定频率,幅值的正弦信号,其叠加正弦可按一定的规律在一定的频带上移动,如直升飞机运输振动。

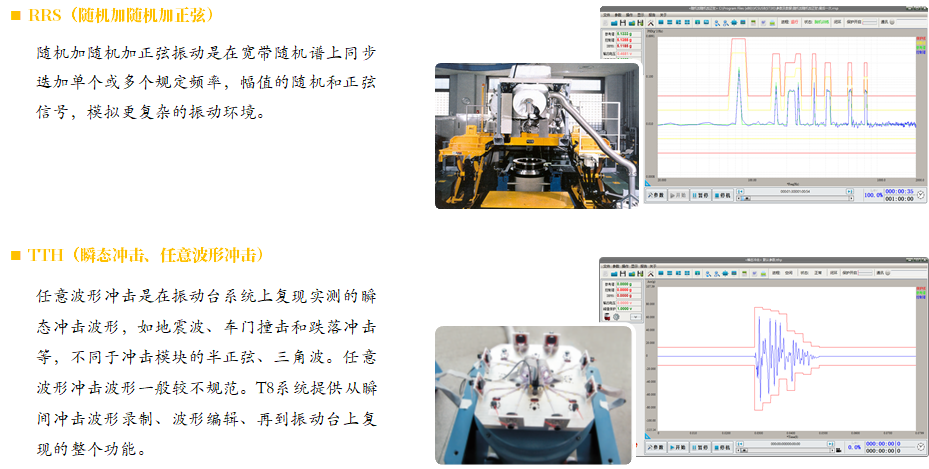

9.RRS(随机加随机加正弦)

随机加正弦振动是在宽带随机谱上迭加单个或多个规定频率,幅值的正弦信号,其叠加正弦可按一定的规律在一定的频带上移动,如直升飞机运输振动。

随机加随机振动是在宽带随机谱上迭加单个或多个规定带宽和PSD值的随机窄带,其窄带可按一定的规律在一定的频带上移动,如履带车运输振动。

随机加随机加正弦振动是在宽带随机谱上同步迭加单个或多个规定频率,幅值的随机和正弦信号,模拟更复杂的振动环境。

10.TTH(瞬态冲击、任意波形冲击)

任意波形冲击是在振动台系统上复现实测的瞬态冲击波形,如地震波、车门撞击和跌落冲击等,不同于冲击模块的半正弦、三角波,任意波形冲击波形一般较不规范。

T8系统提供从瞬间冲击波形录制、波形编辑、再到振动台上复现的整个功能。

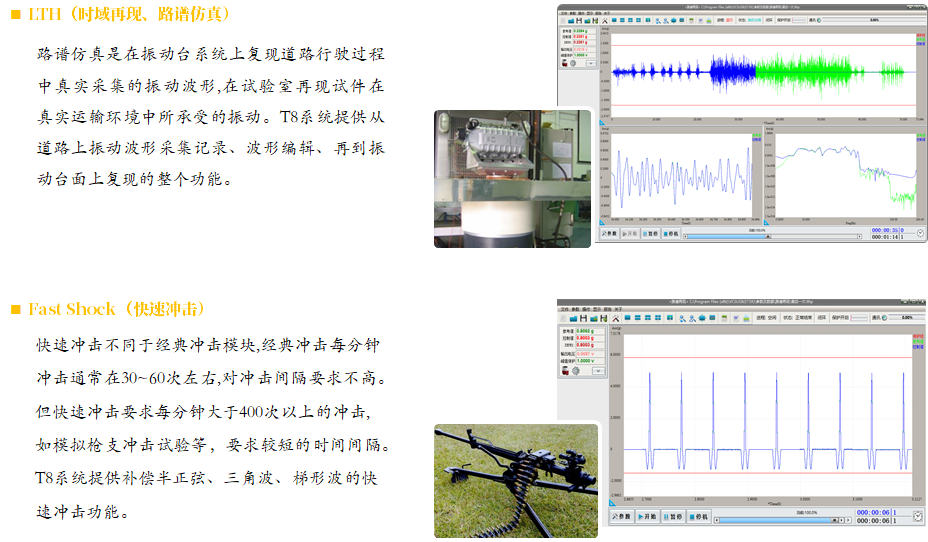

11.LTH(时域再现、路谱仿真)

路谱仿真是在振动台系统上复现道路行驶过程中真实采集的振动波形,在试验室再现试件在真实运输环境中所承受的振动。

T8系统提供从道路上振动波形采集记录、波形编辑、再到振动台面上复现的整个功能。

12.Fast Shock(快速冲击)

快速冲击不同于经典冲击模块,经典冲击每分钟冲击通常在30~60次左右,对冲击间隔要求不高。但快速冲击要求每分钟大于400次以上的冲击,如模拟枪支冲击试验等,要求较短的时间间隔。T8系统提供补偿半正弦、三角波、梯形波的快速冲击功能。
