英国Sherborne T233 双轴倾角仪 ,重力参考伺服测斜仪,倾角传感器

品牌 英国Sherborne(舍伯恩)
型号 T233,T235
规格 量程1度、3度、14.5度、30度、90度
概述 T233/5 系列是一系列双轴重力参考伺服测斜仪,用于需要高精度角度测量的各种工业应用,以及可能遇到高强度振动和高达 1500g 机械冲击的坚固耐用的应用.  型号具有从 +/-1 度到 +/-90 度的各种范围,具有低阻抗输出电压信号,并针对双轴操作进行了精确设置。电气终端通过 T233 上的连接器或 T235 变体上的焊接引脚进行。
类别 单轴,双轴倾角仪
产品详情

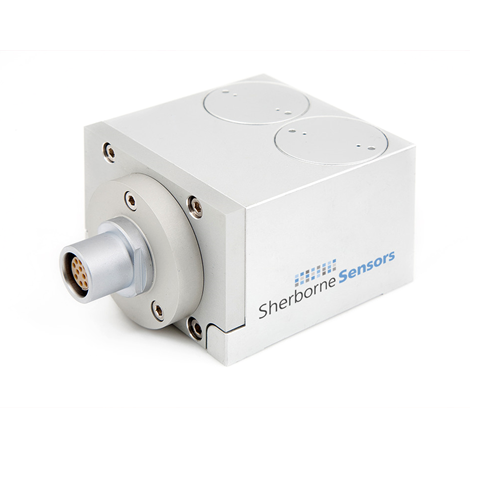

Sherborne T233 伺服倾角仪 01.png

型号:

  1. T233-0001-1   1度

  2. T233-0001-3   3度

  3. T233-0001-14.5 14.5度

  4. T233-0001-30 30度

  5. T233-0001-90 90

附件:

电缆(1m 至 60m)

电源供应

DSIC 测量仪

配对连接器

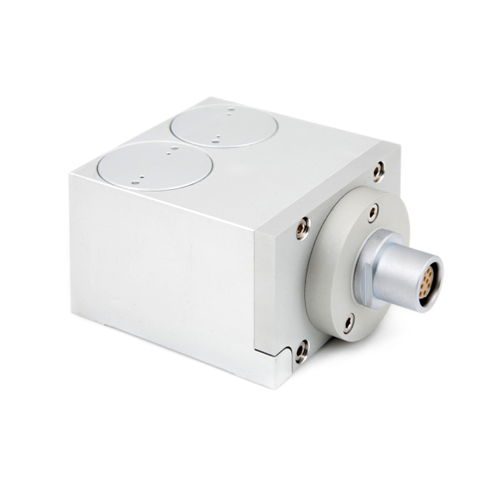

Sherborne T233 伺服倾角仪 02.png

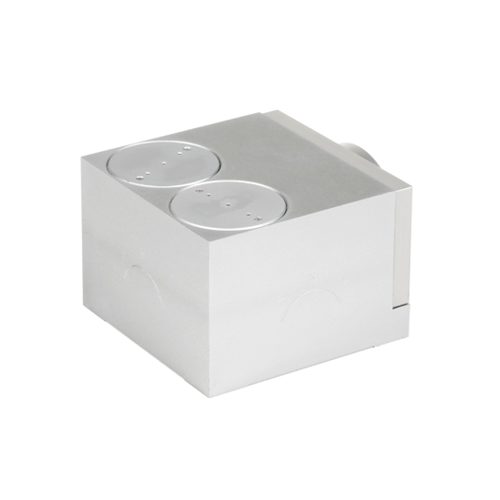

T233 高精度倾角仪-04.png



T233 倾角传感器测量案例.jpg



sherborne 高精度倾角仪 01.pngsherborne 高精度倾角仪 02.png



Sherborne 伺服倾角仪原理 02.png



Sherborne 伺服倾角仪显示 01.png





倾角仪,也称为倾斜传感器,设计用于测量物体相对于重力的角度。 这些倾斜或水平仪确定俯仰和/或滚动角度,并通过适当的电气接口输出这些值。 倾角仪易于集成到应用中,因为除了安装本身之外不需要机械连接 - 这对设计工程师来说是一个真正的优势。 Sherborne开发了多种倾角仪,为每个行业的不同应用提供合适的解决方案。 准确的测量从水平位置倾斜或倾斜的程度对于许多运动控制系统或确保安全是非常重要的。

角秒,又称弧秒,是量度平面角的单位,即角分的六十分之一,符号为″。“角秒”二字只限用于描述角度,不能于其他以“秒”作单位的情况使用(如时间)。

1° = 60' = 3,600";π= 180° = 10,800' = 648,000"


T233/5 系列是一系列双轴重力参考伺服测斜仪,用于需要高精度角度测量的各种工业应用,以及可能遇到高强度振动和高达 1500g 机械冲击的坚固耐用的应用.

型号具有从 +/-1 度到 +/-90 度的各种范围,具有低阻抗输出电压信号,并针对双轴操作进行了精确设置。电气终端通过 T233 上的连接器或 T235 变体上的焊接引脚进行。

规格:

  1. 输出信号:电压

  2. 可选量程:1度、3度、14.5度、30度、90度

  3. 输出端口:连接器

特征:

  1. 可用量程范围从 ±1° 到 ±90°

  2. 分辨率为: 0.1 弧秒 (0.00003°)

  3. 高电平 ±5 VDC 输出与倾斜角的正弦成正比

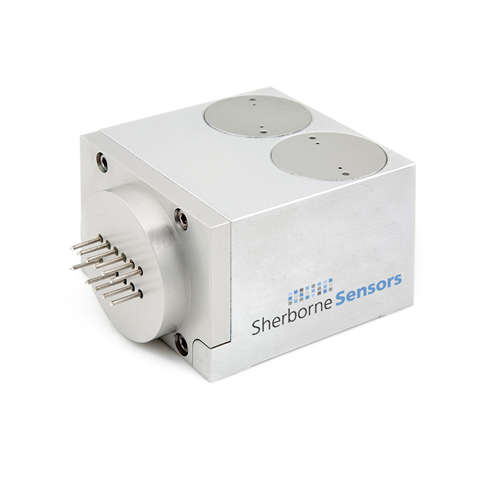

  4. 通过六路连接器 (T233) 或焊针 (T235) 进行电气端接

  5. 完全独立,能够连接到直流电压检测或控制设备,形成一个完整的倾斜测量系统

  6. 环境密封达到 IP65

  7. 在 -18°C 至 +70°C 的温度下连续运行

  8. 坚固耐用,1250g 抗震能力

  9. 可选配对连接器、电源和显示指示灯

  10. 可提供定制设计和制造能力,以满足客户的特定应用要求

应用:

  1. 机器和结构的水平控制

  2. 起重机和起重设备的安全控制

  3. 土木工程研究

  4. 地球物理和地震研究

  5. 机械和结构对齐

  6. 管道找平

  7. 船用压载传输系统

  8. 卫星天线


英文规格书浏览(中文规格书请联系我们):

Sherborne-Sensors-T233-Inclinometer-V2.pdf
