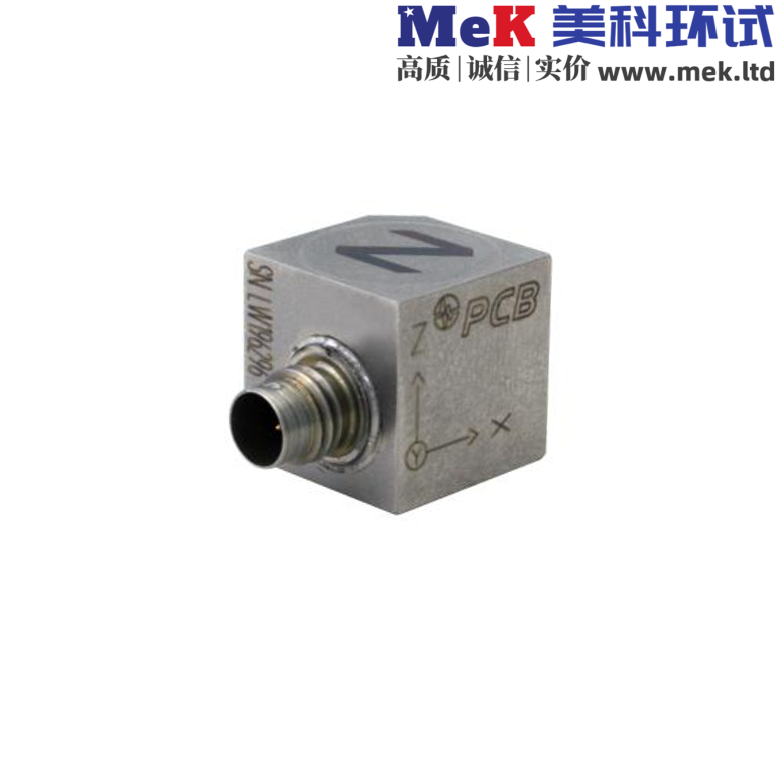

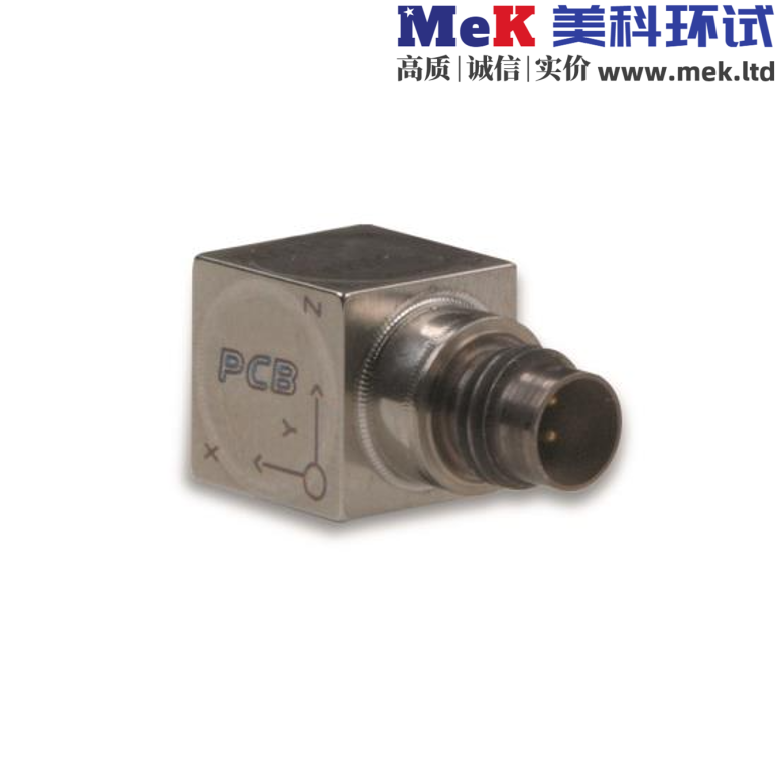

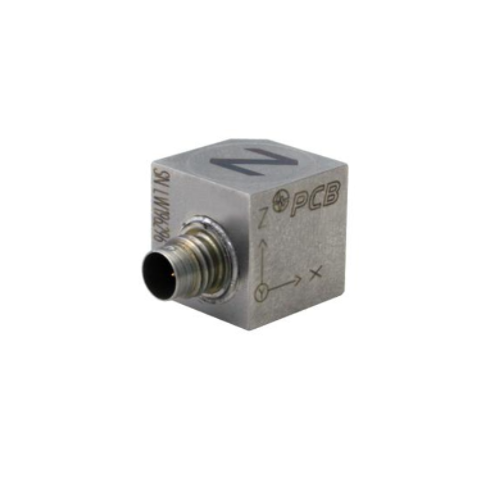

美国PCB IEPE/ICP三轴加速度传感器（356A61,356A63,356A66） 进口滤波输出三轴IEPE/ICP加速度传感器

美国PCB IEPE/ICP三轴加速度传感器（356A61,356A63,356A66） 进口滤波输出三轴IEPE/ICP加速度传感器

品牌： 美国PCB
型号： 356A61,356A63,356A66
规格： 量程500g
概述： 美国PCB三轴加速度计可同时进行X,Y,Z轴测量，应用于发动机振动测量，NVH研究，模态分析，路况测试，车辆测试，飞行测试，包装测试等
类别： IEPE三轴加速度
产品详情

美国PCB三轴加速度计可同时进行X,Y,Z轴测量，应用于发动机振动测量，NVH研究，模态分析，路况测试，车辆测试，飞行测试，包装测试等

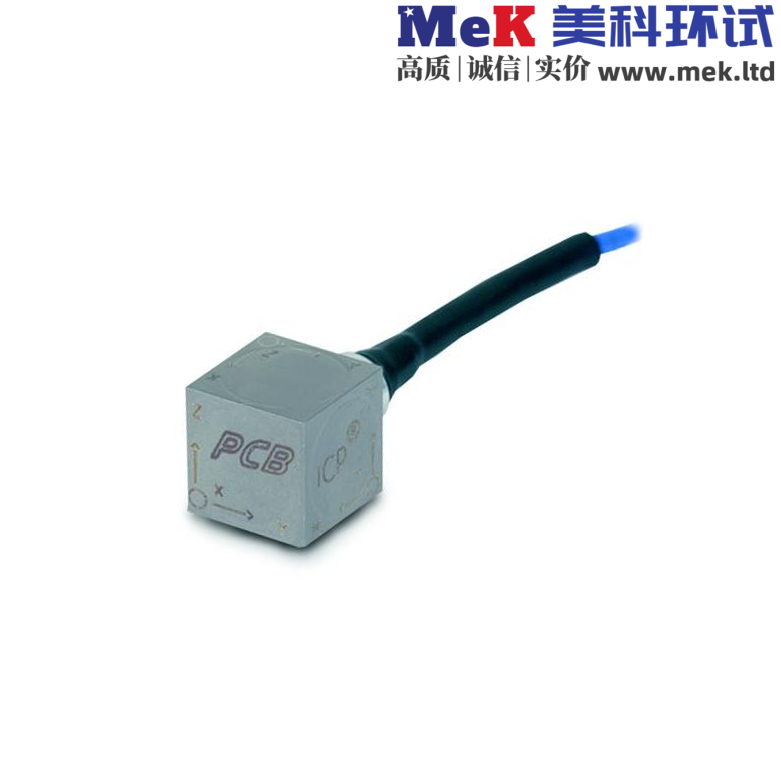

型号：356A61


三轴，微型（4克），陶瓷剪切ICP ®加速度。，10毫伏/克，内置过滤器，5英尺连接的电缆

  • 电气滤波器转折频率：> 15 kHz

  • 灵敏度：（±15％）10 mV / g（1.02 mV /（m /s²））

  • 测量范围：±500 g pk（±4905 m /s²pk）

  • 频率范围：（-5％）2至4000 Hz

  • 电气连接器：整体电缆

　ENGLISH:SI:
PERFORMANCE
Sensitivity (±15 %)10 mV/g1.02 mV/(m/s²)
Measurement Range±500 g pk±4905 m/s² pk
Frequency Range (-5 %)2 to 4000 Hz2 to 4000 Hz
Resonant Frequency≥55 kHz≥55 kHz
Electrical Filter Roll-off6 dB/octave6 dB/octave
Electrical Filter Corner   Frequency15 kHz15 kHz
Broadband Resolution (1 to   10000 Hz)0.008 g rms0.08 m/s² rms
Non-Linearity≤1 %≤1 %
Transverse Sensitivity≤5 %≤5 %
ENVIRONMENTAL
Overload Limit (Shock)±10000 g pk±98100 m/s² pk
Temperature Range (Operating)-65 to +325 °F-54 to +163 °C
Temperature ResponseSee Graph %/°FSee Graph %/°F
ELECTRICAL
Excitation Voltage18 to 30 VDC18 to 30 VDC
Constant Current Excitation2 to 20 mA2 to 20 mA
Output Impedance≤200 Ohm≤200 Ohm
Output Bias Voltage7 to 12 VDC7 to 12 VDC
Discharge Time Constant0.3 to 1.0 sec0.3 to 1.0 sec
Settling Time (within 10% of   bias)≤3.0 sec≤3.0 sec
Spectral Noise (1 Hz)445 µg/√Hz4365 (µm/sec2)/√Hz
Spectral Noise (10 Hz)135 µg/√Hz1325 (µm/sec2)/√Hz
Spectral Noise (100 Hz)90 µg/√Hz883 (µm/sec2)/√Hz
Spectral Noise (1 kHz)80 µg/√Hz785 (µm/sec2)/√Hz




型号：356A63


三轴，微型（5.3克），陶瓷剪切ICP ®加速度。，10毫伏/克，2至4K赫兹，钛HSG。，1 / 4-28 4针康恩瓦特/内置在过滤器

  • 电气滤波器转折频率：> 15 kHz

  • 灵敏度：（±15％）10 mV / g（1.02 mV /（m /s²））

  • 测量范围：±500 g pk（±4905 m /s²pk）

  • 电气连接器：1 / 4-28 4针


ENGLISH:SI:
PERFORMANCE
Sensitivity (±15 %)10 mV/g1.02 mV/(m/s²)
Measurement Range±500 g pk±4905 m/s² pk
Frequency Range (-5 %)2 to 4000 Hz2 to 4000 Hz
Resonant Frequency≥55 kHz≥55 kHz
Electrical Filter Roll-off6 dB/octave6 dB/octave
Electrical Filter Corner   Frequency15 kHz15 kHz
Broadband Resolution (1 to   10000 Hz)0.008 g rms0.08 m/s² rms
Non-Linearity≤1 %≤1 %
Transverse Sensitivity≤5 %≤5 %
ENVIRONMENTAL
Overload Limit (Shock)±10000 g pk±98100 m/s² pk
Temperature Range (Operating)-65 to +250 °F-54 to +121 °C
Temperature ResponseSee Graph %/°FSee Graph %/°F
ELECTRICAL
Excitation Voltage18 to 30 VDC18 to 30 VDC
Constant Current Excitation2 to 20 mA2 to 20 mA
Output Impedance≤200 Ohm≤200 Ohm
Output Bias Voltage7 to 12 VDC7 to 12 VDC
Discharge Time Constant0.3 to 1.0 sec0.3 to 1.0 sec
Settling Time (within 10% of   bias)<3 sec<3 sec
Spectral Noise (1 Hz)445 µg/√Hz4365 (µm/sec2)/√Hz
Spectral Noise (10 Hz)135 µg/√Hz1325 (µm/sec2)/√Hz
Spectral Noise (100 Hz)90 µg/√Hz883 (µm/sec2)/√Hz
Spectral Noise (1 kHz)80 µg/√Hz785 (µm/sec2)/√Hz




型号：356A66


三轴，陶瓷剪切ICP ®加速度。，10毫伏/克，2至4千赫，14个毫米的立方体大小，重量/内置过滤器

    • 电气滤波器转折频率：> 35 kHz

    • 灵敏度：（±10％）10 mV / g（1.02 mV /（m /s²））

    • 测量范围：±500 g pk（±4900 m /s²pk）

    • 电气连接器：1 / 4-28 4针

ENGLISH:SI:
PERFORMANCE
Sensitivity (±10 %)10 mV/g1.02 mV/(m/s²)
Measurement Range±500 g pk±4900 m/s² pk
Frequency Range (±5 %)2 to 4000 Hz2 to 4000 Hz
Resonant Frequency≥35 kHz≥35 kHz
Filter Typesingle polesingle pole
Electrical Filter Roll-off6 dB/octave6 dB/octave
Broadband Resolution (1 to   10000 Hz)0.002 g rms0.02 m/s² rms
Electrical Filter Cutoff   Frequency16 kHz16 kHz
Non-Linearity≤±1 %≤±1 %
Transverse Sensitivity≤5 %≤5 %
ENVIRONMENTAL
Overload Limit (Shock)±7000 g pk±68600 m/s² pk
Temperature Range (Operating)-65 to +250 °F-54 to +121 °C
Temperature ResponseSee Graph %/°FSee Graph %/°F
Base Strain Sensitivity0.001 g/µε0.01 (m/s²)/µε
ELECTRICAL
Excitation Voltage22 to 30 VDC22 to 30 VDC
Constant Current Excitation2 to 20 mA2 to 20 mA
Output Impedance≤200 Ohm≤200 Ohm
Output Bias Voltage7 to 15 VDC7 to 15 VDC
Discharge Time Constant0.1 to 1.0 sec0.1 to 1.0 sec
Settling Time (within 10% of   bias)<3 sec<3 sec
Spectral Noise (1 Hz)450 µg/√Hz4415 (µm/sec2)/√Hz
Spectral Noise (10 Hz)100 µg/√Hz981 (µm/sec2)/√Hz
