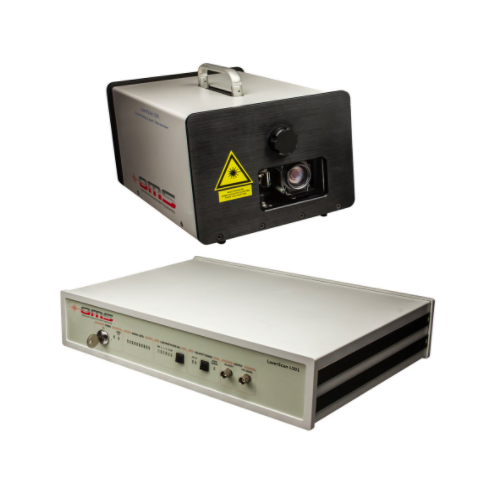

美国OMS LaserScan LS01 扫描激光多普勒测振仪,模态分析
美国OMS LaserScan LS01 扫描激光多普勒测振仪,模态分析
品牌: 美国OMS
型号: OMS LaserScan LS01
规格: 量程5μm/s~800mm/s
概述: OMS LaserScan LS01 扫描激光多普勒测振仪是一款紧凑、便携、价格具有竞争力且易于使用的精密仪器,适用于任何表面的全场无损检测和非接触式振动测量。LaserScan LS01 使用 LaserPoint 引擎、计算机控制的扫描镜和综合软件包,可快速生成任何表面的振动图。
类别: 激光多普勒测振仪
售价:
0.00
产品详情
产品资料下载

OMS LaserScan LS01 扫描激光多普勒测振仪 -02.png



OMS LaserScan LS01 扫描激光多普勒测振仪

OMS LaserScan LS01 扫描激光多普勒测振仪是一款紧凑、便携、价格具有竞争力且易于使用的精密仪器,适用于任何表面的全场无损检测和非接触式振动测量。LaserScan LS01 使用 LaserPoint 引擎、计算机控制的扫描镜和综合软件包,可快速生成任何表面的振动图。该系统针对大约半米到五米的测量距离进行了优化,因此无需调整、镜头配件或物体处理,从而确保最高水平的测量精度。

  • 紧凑、便携的系统

  • 可编程扫描

  • 无需光束聚焦或表面处理

  • 用于高测量灵敏度的外差检测

  • 多种数据分析和过滤选项

  • 结果的 3D 动画和可视化

  • 易于使用的点和测量操作











OMS LaserScan LS01 扫描测振仪规格

OMS LaserScan LS01 扫描测振仪基于 MetroLaser 开发的获得**的光电配置。该系统由便携式激光传感头和电子控制器组成。激光传感器头包括激光器、频率调制器、光电探测器、彩色 CCD 相机和两个计算机控制的扫描镜。电子控制器具有解调速度输出和 10.7 MHz 频率调制信号输出。控制器的正面有一个信号强度指示器、两个可选的力度范围和一系列低通滤波器选项。提供了一个综合软件包,包括模态分析。该软件注册用户选择的目标、控制镜子、根据需要执行抖动、收集和分析数据以及显示 2D 和 3D 动画。



OMS LaserScan LS01 扫描测振仪规格


OMS LaserScan LS01 扫描激光多普勒测振仪 -03.png

速度范围

    5 μm/s 至 800 mm/s

振动频率范围

    0.1 Hz 至 20 kHz

工作距离

    .5 m 至 5 m

光学

    准直(无需聚焦)

表面反射率增强

    通常不需要

信号输出

    模拟速度和 10.7 MHz FM 输出

尺寸

    激光头:36 x 25 x 18 厘米

    电子控制器:43 x 33 x 10 厘米(标准 19 英寸机架)

重量

    激光头:10公斤

    电子控制器:6.2 公斤

低通滤波器

    1、2、5、10、20 kHz

输出电压(**值)

    ± 10 伏

激光

    780 nm,<15mW,IIIb 类

    650 nm,<1mW,II 类

扫描范围

    ± 20° 每轴

光束尺寸

    1mm直径

电力需求

    110V/220V


OMS LaserScan LS01 扫描测振仪软件

OMS LaserScan LS01 扫描激光多普勒测振仪 -04.png


OMS LaserScan 软件包括完整振动测量所需的所有模块。

  • 摄像机和帧采集器

  • 测量点生成器和编辑器

  • FFT 分析仪和信号发生器

  • 激光束控制

  • 操作变形分析

  • 2-D 和 3-D 动画

  • 可选的集成模态分析包











LDV 软件适用于 Windows XP 或 Windows 7 下的标准台式机或笔记本电脑。还提供了该软件的办公版本,用于测试环境之外的数据分析和演示。

结果可用作时间记录、FFT 谱、频率响应函数 (FRF)、操作变形 (ODS)、模态振型和特征值。数据可以以多种文件格式导出,包括通用文件格式 (UFF),动画可以导出为 AVI 视频。


OMS LaserScan LS01 扫描测振仪常见问题

1. 系统测量什么?

OMS LaserScan LS01 可测量振动目标水平和垂直方向上多达 1000 个点的振动速度和频率,每个方向的角度为 ±20°。

2. 系统显示什么?

当与可选的综合软件结合使用时,OMS LaserScan 能够在目标上生成灵活的测量网格、自动扫描编程网格、多种数据分析和过滤选项以及 3D 动画和结果可视化。

3.它也可以测量位移和加速度吗?

是的。这两个参数都可以在软件中获得。

4. 我如何知道 LaserScan 的规格是否符合我的测量要求?

有三个参数定义了测量要求:

  • 到目标的距离 - 对于良好的反射表面,LaserScan 可以在大约 0.5 m 到 5 m 之间的任何距离处测量目标。如果表面不是很好的反射器,那么**距离可能小于 5 米。

  • 振动频率 - LaserScan 可以测量从接近 DC 到 40 kHz 的频率。

  • 振动速度 - 此参数的**值为 0.8 m/s,可以按如下方式计算:V = 2π * 振幅 * 频率。例如,如果振动幅度为 10 微米,振动频率为 1 kHz,则速度将为 0.063 m/s。

5. 是否需要将激光束聚焦到每个目标距离?

不需要。OMS LaserScan 使用准直光束,不需要聚焦透镜,因此可以轻松地在 0.5 m 到 5 米范围内的任何位置更改目标距离。

6. LaserScan 可以测量大于 40 kHz 的振动频率吗?

是的。可以选择以高达 80 kHz 的频率使用 LaserScan。

7. LaserScan 能否容忍信号幅度的变化,当粒子或其他障碍物阻挡激光束时可能会发生这种变化?

是的。OMS LaserScan 测量由于目标振动引起的光学相位变化。在将目标信号与参考光束本地振荡器混合时,这种光学相位变化表现为频率调制信号。因此,只要信号幅度保持在合理的阈值以上,信号幅度波动对信号频率的影响就很小。如果信号幅度低于阈值,则仪器将出现“丢失”。软件将自动抖动激光,以便在丢失点附近重复测量。

8. 激光是否可见?

LaserScan 中实际上有两个激光器。进行测量的激光是红外 780nm 激光。第二个激光是红色650nm激光,可以通过激光头背面的开关打开和关闭。该红色激光用于查看进行测量的位置。红外激光具有深红色,可以很容易地在大多数目标上看到。我们还免费提供激光光卡,以提高激光对难以看到的目标的可见度。

9. 什么是激光安全等级?

红外激光为 3B 类。LaserScan 输出的总红外激光功率在 780 nm 波长下约为 10 mW。红色激光为 2 类,具有小于 1mw 的 650nm 激光。

10. 我需要将系统安装在稳定的桌子上吗?

不可以。在大多数应用中,系统可以安装在三脚架上。

11. 操作 LaserScan 需要多少培训?

对于大多数客户来说,一到两天的培训就足够了。培训很大程度上取决于软件的复杂性。

12.我可以做模态分析吗?

是的。可选的模态分析软件可在常规软件中运行。您也可以将数据导出到其他软件模块。

13. 我可以在没有软件的情况下使用 LaserScan 吗?

请联系 OMS 讨论 LaserScan 软件选项。

14. OMS 为 LaserScan 提供哪些附件?

OMS 提供 2 通道或 4 通道 DAQ。2 通道 DAQ 足以用于 LaserScan,因为它可以记录信号和参考。附加通道可用于监控其他设备。OMS 还提供用于数据收集、分析和显示的综合软件包,以及在综合软件中运行的模态分析软件包。


应用按钮

航天

激光测振仪是各种航空航天应用的绝佳工具。下面的示例显示了 OMS 产品用于研究涡轮叶片的共振模式,以及识别飞机部件中的地下脱粘和分层。

OMS LaserScan LS01 扫描激光多普勒测振仪 -05.png



汽车

OMS 激光测振仪可用于量化车辆门板的振动。

OMS LaserScan LS01 扫描激光多普勒测振仪 -06.png


电脑设备



OMS LaserScan LS01 扫描激光多普勒测振仪 -07.png
