03. 美科MeK T8-3X 振动与噪声分析仪-模态分析仪,振动测量仪,噪声测量仪,动态信号分析仪,频谱分析仪,FFT谱分析,加速度波形分析,波形采集,振动数据采集仪

品牌 美科环试(MeK)
型号 T8-3X
规格 2~16输入通道
概述 T8-3X新一代振动与噪声测量分析系统基于成熟可靠的Standard 3X硬件平台,专用于采集和分析动态振动、冲击、声压、力、压力,模拟电压信号等事件,系统提供广泛的信号分析测量解决方案,能够同时完成2~16个通道振动数据的记录与分析功能,适用于动态信号领域的测试应用。
类别 振动与噪声分析仪
产品详情

T8 振动测量及控制系统.png



T8-3X 动态信号测量分析系统 01.png



T8-3X 动态信号测量分析系统 02.png



T8-3X 动态信号测量分析系统 03.png



T8-3X 动态信号测量分析系统 04.png



T8-3X 动态信号测量分析系统 05.png




T8-3X 动态信号测量分析系统 06.png




T8-3X 动态信号测量分析系统 07.png




T8-3X 动态信号测量分析系统 08.png



T8-3X 动态信号测量分析系统 09.png



T8-3X 动态信号测量分析系统 10.png


T8-3X 动态信号测量分析系统 11.png




T8-3X 动态信号测量分析系统 12.png




T8-3X 动态信号测量分析系统 13.png



T8-3X 动态信号测量分析系统 14.png




T8-3X 动态信号测量分析系统 15.png



T8-3X 动态信号测量分析系统 16.png



T8-3X 动态信号测量分析系统 17.png



T8-3X 动态信号测量分析系统 18.png




T8-3X 动态信号测量分析系统 19.png




T8-3X 动态信号测量分析系统 20.png




T8-3X 动态信号测量分析系统 21.png




T8-3X 动态信号测量分析系统 22.png




T8 测量系统加速度 速度 位移积分变化.png



T8-3X 动态信号测量分析系统 24.png




T8 振动与噪声测量案例 01.png


T8 振动与噪声测量案例 02.png


T8 振动与噪声测量案例 03.png


T8 振动与噪声测量案例 04.png


T8 振动与噪声测量案例 05.png



T8-3X 动态信号测量分析系统 25.png




T8 测量系统附件.png




T8-3X 动态信号测量分析系统 26.png


T8-3X 动态信号测量分析系统 27.png

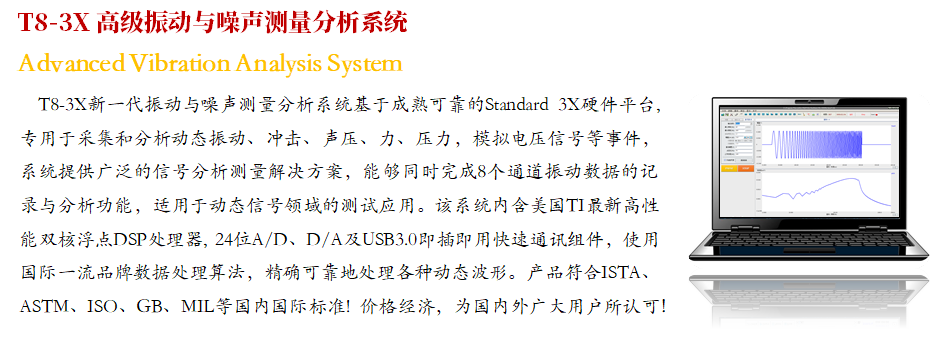

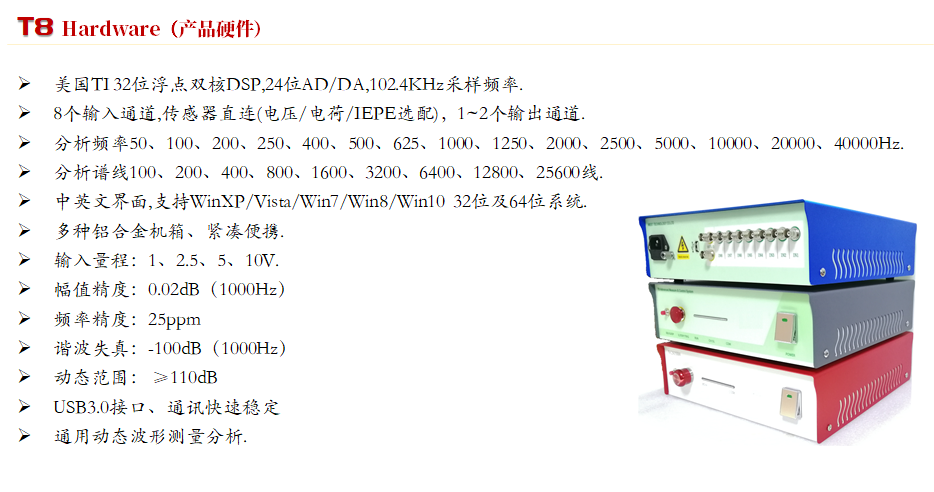

T8-3X 高级振动与噪声测量分析系统(Advanced Vibration Analysis System)

T8-3X新一代振动与噪声测量分析系统基于成熟可靠的Standard 3X硬件平台,专用于采集和分析动态振动、冲击、声压、力、压力,模拟电压信号等事件,系统提供广泛的信号分析测量解决方案,能够同时完成2~32个通道振动数据的记录与分析功能,适用于动态信号领域的测试应用。该系统内含美国TI*新高性能双核浮点DSP处理器, 24位A/D、D/A及USB3.0即插即用快速通讯组件,使用国际**品牌数据处理算法,精确可靠地处理各种动态波形。产品符合ISTA、ASTM、ISO、GB、MIL等国内国际标准! 价格经济,为国内外广大用户所认可!

Product Application(产品应用)

配套可选进口及国产IEPE/电荷,单轴/三轴加速度,力,压力,声压,力锤,在线电荷放大器等多种类型传感器

灵活的分析频率和分析谱线选择

传感器信息数据库列表下拉选择

通道滤波灵活设置(低通,高通,带通,带阻)

参数可保存为新测试默认设置,避免重复操作

T8专用于采集和分析动态加速度,速度,位移,力,压力,声压,模态等事件,提供广泛的信号分析测量解决方案。

设备性能可靠,操作简单,适用于设备振动波形分析、结构响应、模态分析、振动台设备检定、桥梁、运输、振动监控、瞬态加速度测量分析、力锤法激振器法模态分析,标准信号源等

可选分析选项包括:

Time Wave Form(TIME)时域波形

Linear Frequency Spectrum(LFS) FFT线谱

Auto Power Spectrum(APS)自功率谱

Power Spectrum Density(PSD)功率谱密度

Cross Power Spectrum(CPS) 互功率谱

Auto Correlation(ACO)自相关

Cross Correlation(CCO)互相关

Coherence(COH)相干

Transfer Function(FRF)传递函数

Realtime Octave(OCT)   倍频程谱

Impulse Response Function(IRF)脉冲响应函数

Probability Density(PDF)概率密度函数

Probability Distribution(CDF)概率分布函数

Historical Statistical Line(HSL)历史统计曲线

Drive Signal   各类输出信号源

Time Wave Form(时域波形测量)

选定通道的时域波形采集及显示,波形幅值信息统计等。时域波形即为AD实际采集的传感器时域波形。可同步显示8个通道的原始波形和加窗截取之后的修正波形

Linear Frequency Spectrum(FFT线谱 LFS)

将时域信号变换至频域加以分析的方法称为频谱分析。频谱分析的目的是把复杂的时间历程波形,经过傅里叶变换分解为若干单一的谐波分量来研究。快速傅里叶变换(FFT)是频谱分析的主要工具,FFT将时域信号转化为频域信号,分析时域信号的谐波组成、每个谐波对应的幅值和相位信息。

Auto Power Spectrum(自功率谱 APS)

自功率谱表述信号功率随频率的分布情况,即信号功率与频率的对应关系。功率谱不同于FFT谱,表示信号能量,只有幅值信息,无相位信息。

Power Spectrum Density(功率谱密度 PSD)

当信号是广义的平稳随机过程时,如运输振动路谱,振动台随机振动,可以用功率谱密度来表征信号。功率谱密度是单位频带内的功率(每1Hz范围)。不同于功率谱定义每个频率点对应的功率,功率谱密度定义的是每个单位频率区间内信号携带的总功率。

Correlation(自相关 互相关 ACO & CCO )

自相关是指信号在某个时刻的瞬时值与另一个时刻的瞬时值之间的相似度,或者说两次观察之间的相似度对观察时间差的函数。它是找出重复模式(如被噪声掩盖的周期信号)或识别隐含在信号谐波频率中消失的基频的有用工具。互相关函数的概念同自相关,它表示的是两个时间序列之间的相似度,而自相关是同一个序列在任意两个不同时刻间的相似度。

Coherence(相干函数 COH)

相干函数表示两个信号(输入与输出)在各个频率点的线性相关程度。如果相干函数为零,表示输出信号的产生与输入信号没有任何关系,输出信号的产生可能源于噪声等别的干扰。当相干函数为1时,输出信号完全源于输入信号,它们之间的传递函数计算结果完全可信。

Realtime Octave(倍频程谱)

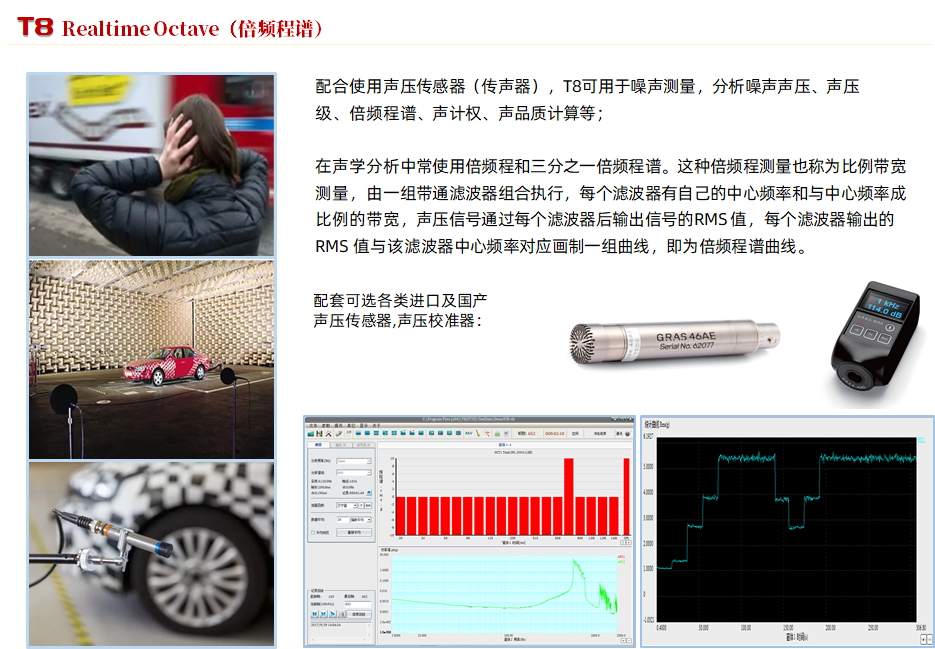

配合使用声压传感器(传声器),T8可用于噪声测量,分析噪声声压、声压级、倍频程谱、声计权、声品质计算等;

在声学分析中常使用倍频程和三分之一倍频程谱。这种倍频程测量也称为比例带宽测量,由一组带通滤波器组合执行,每个滤波器有自己的中心频率和与中心频率成比例的带宽,声压信号通过每个滤波器后输出信号的RMS 值,每个滤波器输出的RMS 值与该滤波器中心频率对应画制一组曲线,即为倍频程谱曲线。

Transfer Function(传递函数 FRF)

力锤法、激振器法是结构模态分析的常用方法,T8测量系统提供力锤法测试需要的力与响应传感器同步触发采集功能,力与指数衰减窗,数据浏览及平均,频率响应函数计算;提供激振器法测量所需的扫描正弦、猝发随机、脉冲等激励信号源。测量数据支持导出Universal File Format、Excel等格式。

频率响应函数FRF表述系统两个信号(输入与输出)间的传递特性,由FRF函数可以确定结构的谐振频率和阻尼。

相干函数表示两个信号(输入与输出)在各个频率点的线性相关程度。由相干函数可以确定FRF函数计算结果的可信度。

Impulse Response Function(脉冲响应函数 IRF)

确定性线性系统,当输入信号为一脉冲函数 δ(t) 时,系统的输出响应 h(t)称为脉冲响应函数。脉冲响应函数为传递函数的拉普拉斯反变换,即传递函数的单位脉冲响应,是时域波形。

Histogram(直方图 PDF & CDF)

直方图也称概率密度函数,用于直观描述随机变量瞬时幅值落在某指定区间内的概率。当测量数据无限增加时,直方图趋近于光滑曲线。分布函数也称为概率累计函数,用于描述随机变量落在从-∞到当前X值上的累积概率。

Historical Statistical Line(历史统计曲线 HSL)

指定通道的统计值随时间的趋势曲线。Y轴为数值,X轴为运行时间(秒)。可选通道数据的RMS值、**值、*小值、平均次、绝对**值、标准差、方差。

Integral Evaluation(加速度波形积分)

加速度波形测量相对于速度和位移波形测量较容易。通过对加速度波形积分可以计算速度及位移波形。一次积分为速度波形,二次积分为位移波形。

Measure Parameters(测量参数)

T8-3X信号分析系统提供丰富的测试选项

Channel Settings   (通道输入),Analysis Settings     (分析参数),Add Window   (窗函数),Filter Design   (滤波器设计),Trigger   (触发捕抓)Data Average   (数据平均),Source   (信号源),Display Operation   (图像显示操作),Data Report   (数据报告),Data Review   (数据回放)

Source(信号源)

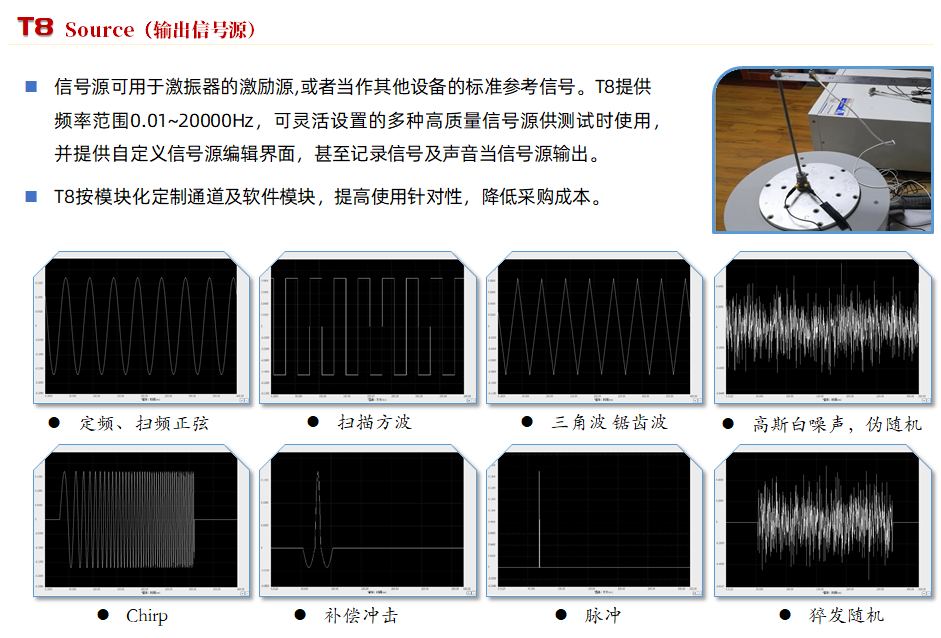

信号源可用于激振器的激励源,或者当作其他设备的参考信号。T8提供频率范围0.01~20000Hz,可灵活设置的多种高质量信号源,供测试时使用

定频、扫频正弦,扫描方波,三角波 锯齿波,高斯白噪声,伪随机,Chirp,补偿冲击,脉冲,猝发随机
