SignalStar Scalar (DP740 )   8通道 高级振动控制器

精简型振动控制器

SignalStar Scalar是专门为少通道应用而设计的，功能全面、界面友好的振动控制系统。Scalar与功能强大的32通道系统使用相同的DSP框架和控制算法，有一样的高性能控制效果。

2-8个输入通道

24位ADC和DAC，120-150dB动态范围

32位浮点数数字信号处理器

可选ICP/IEPE电源，传感器直接连接

完整的振动控制和分析软件：

正弦、随机、经典冲击、瞬态冲击、冲击响应谱控制、混合模式、时域模拟和动态信号分析等。

控制器内置Win7操作系统,通过以太网和PC相连,或者控制器直接连接显示器、鼠标键盘使用.

System features (系统特性)

强大的多通道硬件系统

控制软件算法先驱者

使用内置主板，接上显示器和键盘可作为一个独立的控制器使用，也可通过外接电脑控制

单振动台控制，可选配业界*强的16个振动台同步控制

分布式32位高速浮点DSP，实时完成信号处理

内置PC Win7系统，实时完成数据存储，试验管理

支持32个显示窗口，每窗口可配置16条曲线

2至8个输入通道（可选1024通道）

每通道107KHz采样频率

每通道4个24位AD转换器，提供业界*高150dB动态范围

支持单端或差分输入，支持ICP直连

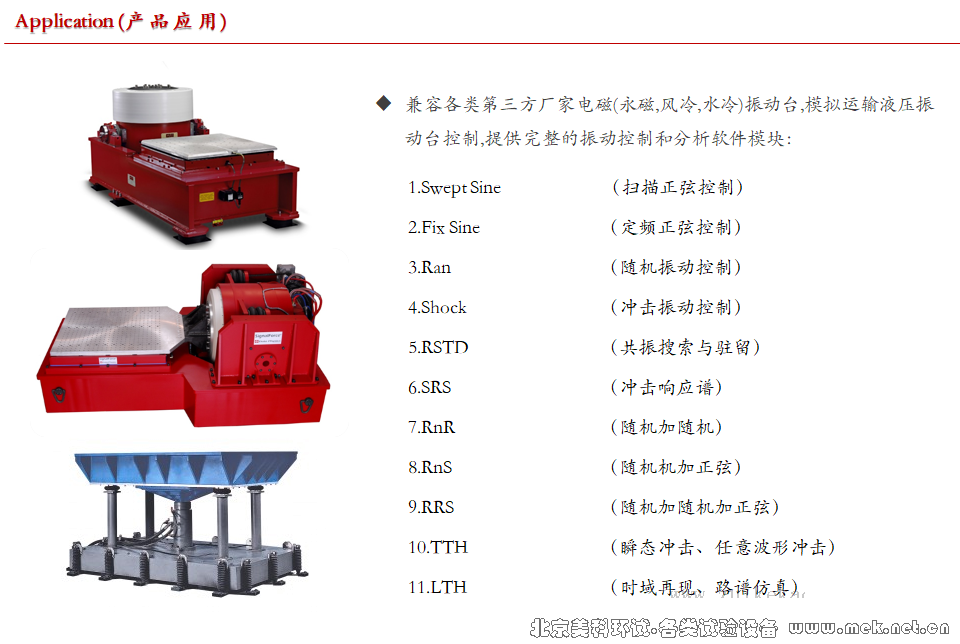

Application (产品应用)

兼容各类第三方厂家电磁(永磁,风冷,水冷)振动台,模拟运输液压振动台控制,提供完整的振动控制和分析软件模块 :

1.Swept Sine                     （扫描正弦控制）

2.Fix Sine（定频正弦控制）

3.Ran（随机振动控制）

4.Shock（冲击振动控制）

5.RSTD（共振搜索与驻留）

6.SRS（冲击响应谱）

7.RnR（随机加随机）

8.RnS（随机机加正弦）

9.RRS（随机加随机加正弦）

10.TTH（瞬态冲击、任意波形冲击）

11.LTH（时域再现、路谱仿真）

Product Features (产品特点)

操作简易

基于广受赞誉的SignalStar图形控制界面。为了初学者有更为简洁的操作，Scalar简化了控制任务关键参数的设置。世界上还没有哪个振动控制器具备如此简单的设置却依旧可以具备强大的控制能力。

SignalStar Scalar设计理念就是易用，每个控制功能遵循同样的设置步骤。试验参数被安排在同一个对话框内，指导用户设置控制参数、参考谱、输入通道，运行序列列出了试验过程中的所有自动操作比如量级改变、驻留操作、数据保存和打印命令等。

试验可以完全工作在自动模式下，用户也可以在控制面板上切换为手动模式。安全选项可以为每个使用者设置密码、权限。权限是基于每个用户的使用等级，这使得Scalar具备了运行各种困难试验的灵活性，却保留了对于初学者的简单操作和安装特性。

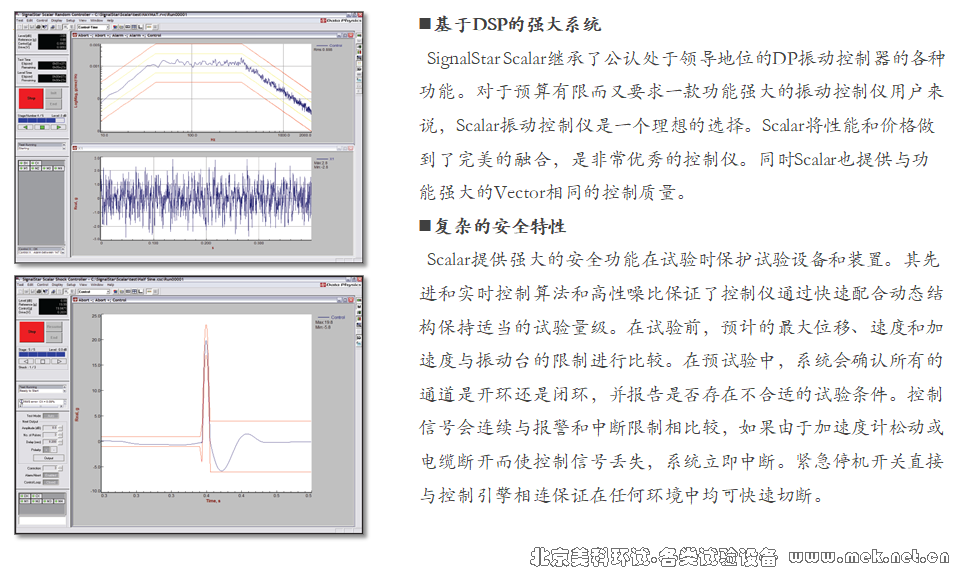

基于DSP的强大系统

SignalStar Scalar继承了公认处于领导地位的DP振动控制器的各种功能。对于预算有限而又要求一款功能强大的振动控制仪用户来说，Scalar振动控制仪是一个理想的选择。Scalar将性能和价格做到了完美的融合，是非常优秀的控制仪。同时Scalar也提供与功能强大的Vector相同的控制质量。

复杂的安全特性

Scalar提供强大的安全功能在试验时保护试验设备和装置。其先进和实时控制算法和高性噪比保证了控制仪通过快速配合动态结构保持适当的试验量级。在试验前，预计的**位移、速度和加速度与振动台的限制进行比较。在预试验中，系统会确认所有的通道是开环还是闭环，并报告是否存在不合适的试验条件。控制信号会连续与报警和中断限制相比较，如果由于加速度计松动或电缆断开而使控制信号丢失，系统立即中断。紧急停机开关直接与控制引擎相连保证在任何环境中均可快速切断。

‍‍‍
